產品中心
產品體系
模塊化基礎設施根據數據中心的大小和定位，以及客戶的需求不同，配置不同的規模體系。
微模塊集群
主要應用于500m2以上大型數據機房場景，單機柜功率支持1kW~10kW。支持總功率≥120kW，總柜數30臺以上。
雙排微模塊
主要應用于100~500m2機房場景。單柜功率支持1kW~10kW。支持的總功率為24kW~120kW，總柜數6~30臺。
單排微模塊
主要應用于100m2以下機房場景。單柜功率支持1kW~6kW。支持的總功率為10kW~60kW，總柜數3~10臺。
機柜式數據中心
主要應用于50m2以下機房場景。單柜功率支持1kW~3kW。支持的總功率為1kW~20kW，集成IT機柜數1~7臺。

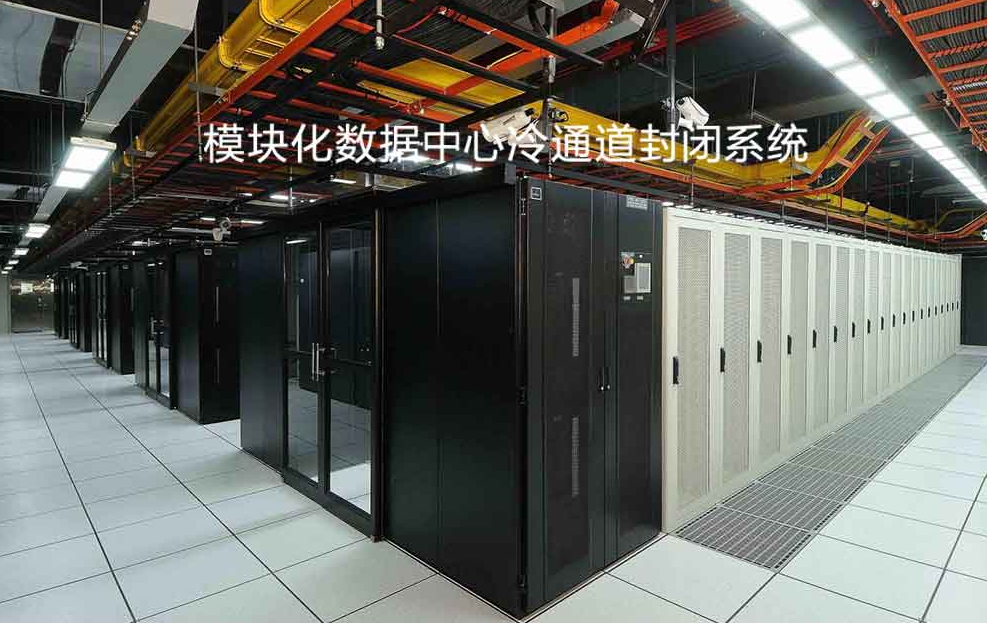

數據中心冷通道封閉系統結構
通道頂板模塊
通道頂板模塊：裝在冷通道頂部，具有消防聯動功能，具良好透光率，方便人員對設備進行操作維護，與機柜，移門，通道頂板，底部封板組合一起，形成一個安全封閉的冷氣或者熱氣通道，避免冷熱空氣混合，大幅降低機房能耗。

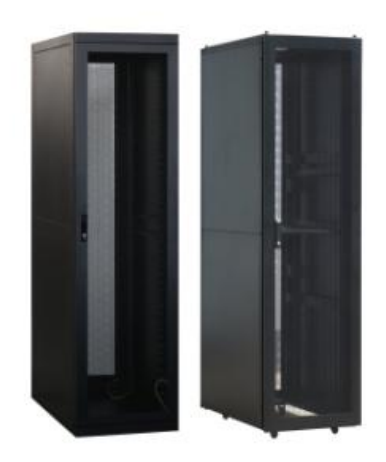

數據中心機柜
數據中心，云計算精密機房專用機柜，媲美國際頂級機柜工藝品質，彰顯高檔機房形象。專用型材重載框架，僅需很少的螺釘就能完成整個框架的組裝，框架具有超高的強度。標配高密度六角單開平板網孔前門，高密度六角雙開網孔后門，扁六角孔設計，通風率74%。上下兩段式快開側板設計，維護操作簡便省力，配豪華方形面板鎖，快速上鎖。

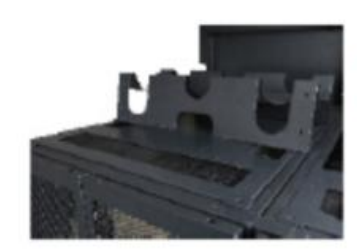

頂部走線槽模塊
機柜頂部橫向走線。

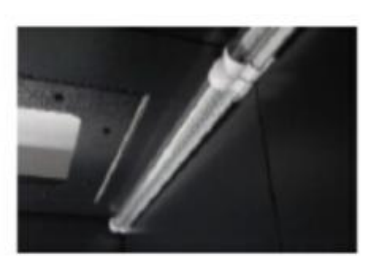

照明模塊
滿足機房照明要求；實現數據中心冷通道內人進燈開，人出燈關的智能化照明。

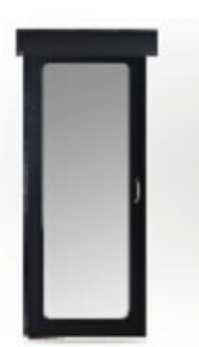

封閉假墻模塊
單排機柜冷通道專用，支撐通道面板，帶玻璃窗，與單開移門，機柜，通道頂板，底部封板組合一起，形成一個安全封閉的冷氣或熱氣通道，避免冷熱空氣混合。

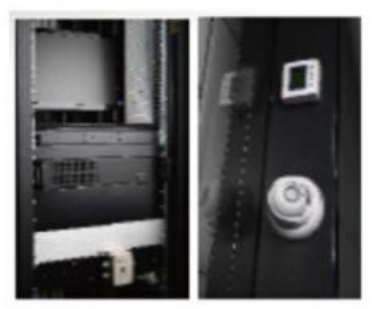

環境監控模塊
該系統由軟硬件組成，硬件方面包括監控主機，采控模塊、監測模塊、報警模塊與計算機網絡，軟件方面包括采集程序與中央管理平臺。不但減輕機房維護人員負擔，提高系統可靠性。而且豐富的事件歷史記錄對系統設備的管理有著重要的參考價值，因而該系統對機房的科學管理具有特殊的意義，是機房運行維護部門的好幫手。

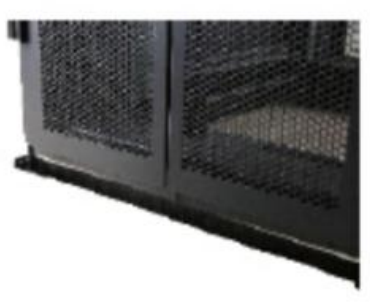

底部封板模塊
防止冷風或者熱風從機柜正面（背面）底部泄露，與機柜，移門，通道頂板，組合一起形成一個安全封閉的冷氣或熱氣通道，避免冷熱空氣混合，大幅降低機房能耗。
對開移門模塊
雙排機柜冷通道專用，機房操作維護人員進出門閘，與機柜，通道頂板，底部封板組合一起，形成一個安全封閉的冷氣或熱氣通道，避免冷熱空氣混合，大幅降低機房能耗。
單開移門模塊
單排機柜冷通道專用，機房操作維護人員進出門閘，與單通道側封板，機柜，通道頂板，底部封板組合一起，形成一個安全封閉的冷氣或熱氣通道，避免冷熱空氣混合，大幅降低機房
能耗。
通道系統端門

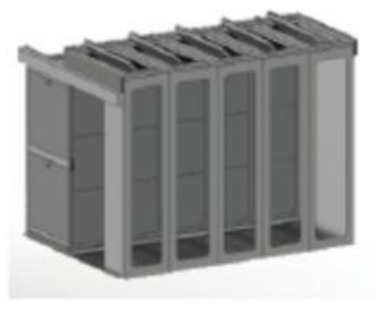

預集成機柜、封閉冷通道等子系統，單/雙排，密閉放冷通道部署形成1.2米寬、2.4米高的封閉通道冷池機組模塊，多個機柜模塊與供配電系統、房間級制冷系統、動環監控系統等組成房間級制冷模塊化數據中心基礎設施解決方案。

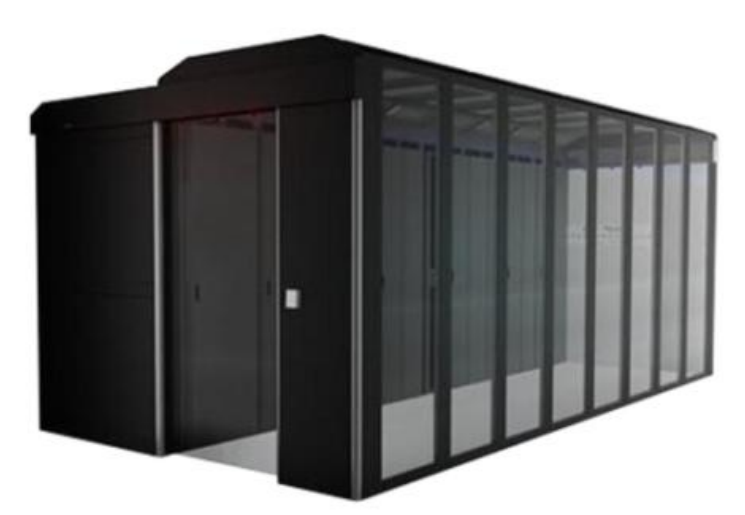

單列-房間級制冷模塊化數據中心
預集成設計，集成機柜、布線、供配電、管理等子系統；
單列、密閉冷通道部署；
采用高效、模塊化、預端接網絡布線；
房間級精密空調制冷方式；
采用高效率一體化配電柜；
可實現通道級、機柜級門禁或通道級照明；
一體化動環監控管理。

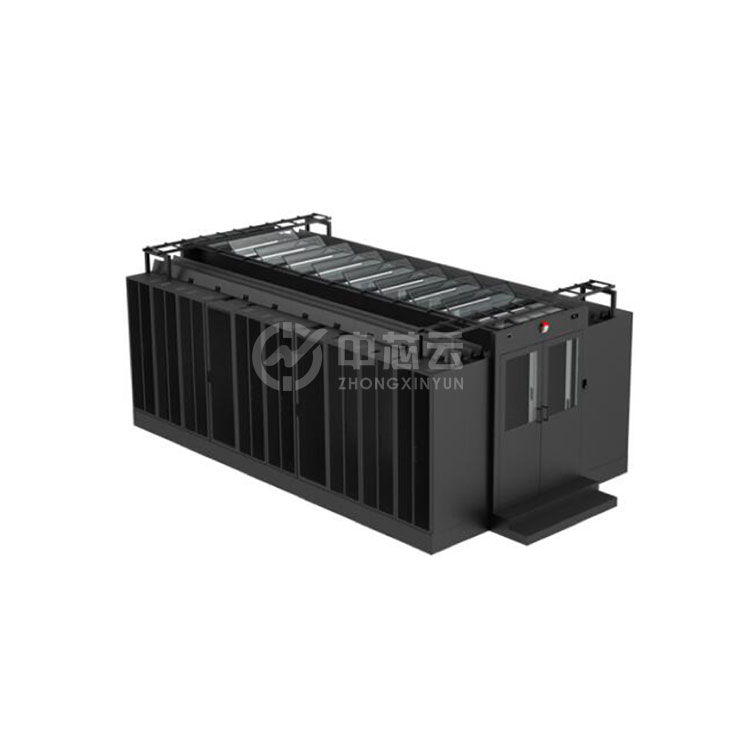

雙列-房間級制冷模塊化數據中心
預集成設計，集成機柜、布線、供配電、管理等子系統；
雙列、密閉冷通道部署；
采用高效、模塊化、預端接網絡布線；
房間級精密空調制冷方式；
采用高效率一體化配電柜；
可實現通道級、機柜級門禁或通道級照明；
一體化動環監控管理。

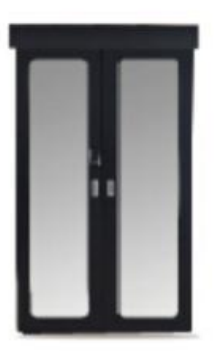

通道端門
通道端門起分隔密封空間的作用，在通道兩端安裝端門，與通道形成一個密封空間可提升設備的工作效率并方便設備的維護及人員出入。端門根據閉合方式不同可分為：旋轉對開門、手動平移玻璃門和電動平移玻璃門三種。
端門用于封閉冷通道兩端的模塊，防止冷空氣外流，門腳與地板加裝毛刷，用于封堵氣流。門與門框之間，加裝防撞條，關門時門框與門邊將防撞條夾緊，起到封堵縫隙，防止冷氣流竄。提高了微模塊的整體密閉性，雙向安裝推拉弧形鋁合金弧形把手，開關門具有良好的手感，門與機柜的配合嚴密，間隙少于5mm。通道門的設計為常閉狀態，安裝全自動控制器裝置。門均制有緩沖密閉裝置，提供較好防護。開門方式多種可選。自動端門（可選配手動端門，不含門禁系統）
單開移門模塊
單排機柜冷通道專用，機房操作維護人員進出門閘，與單通道側封板，機柜，通道頂板，底部封板組合一起，形成一個安全封閉的冷氣或熱氣通道，避免冷熱空氣混合，大幅降低機房
能耗。
對開移門模塊
雙排機柜冷通道專用，機房操作維護人員進出門閘，與機柜，通道頂板，底部封板組合一起，形成一個安全封閉的冷氣或熱氣通道，避免冷熱空氣混合，大幅降低機房能耗。
旋轉對開推拉門
旋轉對開門也可稱之為半自動對開門，當用戶需要進入通道內作業時，只需用手拉開把手，再進入，其外置閉門器就會動作，自動將門閉合，防止通道內的氣流往外泄露。門的開啟方式為手動，采用10mm鋼化玻璃。兩扇門門板采用冷軋鋼板折彎而成，中間鑲嵌鋼化玻璃，端門整體與機柜通過鉸鏈聯接。整體外圍采用1.5mm鈑金包覆，表面噴塑處理，強度級整體美觀性好。
電動平移玻璃門
電動平移玻璃門也可稱之為全自動玻璃門，指的是開門方式是通過微電腦進行控制，可以使用遙控器來開門，也可以使用門禁刷卡來開門，在密閉通道內部還可以通過開門按鈕來把門打開。當機組工作電源異?；蛳缊?bào)警時，用戶還可以用手推開通道門。
手動平移玻璃門
門的開啟方式為手動，采用10mm無框鋼化玻璃（也可帶門框）。用手推開通道門。兩扇門采用內置皮帶聯動機構（一側開啟，另一側隨動）?；顒?dòng)門常閉狀態設計，雙側應合理設置推拉把手，開啟靈活，并提供較好防護。門與機架間密封無空隙以防止通道內冷空氣泄漏；整體外圍采用1.5mm鈑金包覆，表面噴塑處理（RAL9005亞光黑），強度級整體美觀性好。

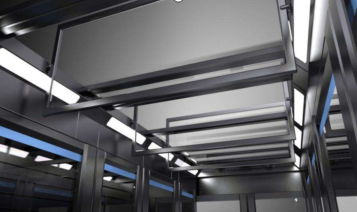

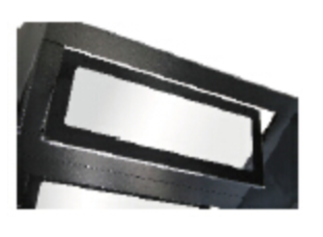

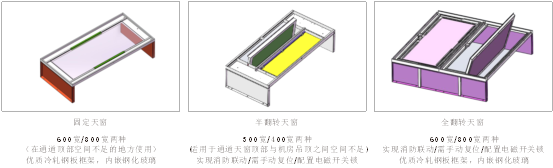

天窗組件
密閉通道采用兩個固定天窗，其余為消防天窗，以機柜尺寸為基本單元進行模塊化設計，機柜、天窗等模塊留有標準接口，能夠靈活擴展，快速安裝。頂部為透明鋼化玻璃，透光率≥85%。模塊化數據中心系統冷通道的頂部設有消防天窗，達到消防設定溫度或接到氣體消防系統＋24Vdc干接點信號時天窗自動開啟，天窗開啟有效面積滿足國標《氣體滅火系統設計規范》（GB50370-2005）要求在8秒鐘之內使消防氣體均勻充盈在機房及模塊內各部分。消防天窗還支持手動開啟方式。
材質為 5mm 貼膜鋼化玻璃（可選有更厚的貼膜鋼化玻璃或有機玻璃或陽光板）+冷軋板
制作框架，即滿足剛度要求，又不影響頂部采光，冷通道內可以不增加燈光照明組件；
天窗分固定式和可開啟式兩種
可開啟式天窗分為整體天窗可開啟和兩側固定、中間部分天窗可開啟兩種；

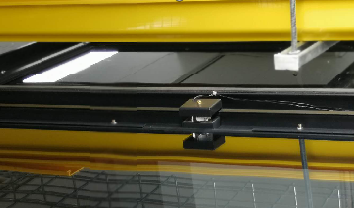

開啟式天窗采用翻轉式設計，電磁吸鐵斷電后靠自重翻轉打開（打開角度 90°，最大限度地讓消防氣體通過天窗進入冷通道），動作可靠；冷通道所用電磁鐵電源受消防控制，消防啟動時會將電磁鐵電源切斷，使頂蓋的活動天窗在自重的作用下打開，使消防氣體進行冷通道內，實現所謂的“消防聯動”。打開后天窗最底點到地面距離≥1900mm，不影響通道內人員通行。
固定天窗采用卡接式固定，整體天窗免工具應快速裝、拆，方便日常清潔和維護。天窗應獨具良好耐磨性、耐腐性，精細加工，整體沖壓成型，高可靠接觸，單元開啟壽命試驗滿足在5000次以上，要求安全耐用無松動現象，保證氣流輸出密封性。
天窗優點
1、天窗和天窗固定架采用模塊化設計，可根據需要自由增減；
2、天窗采用電磁吸控制，斷電后可自行打開天窗；
3、活動天窗最大開啟角度為90度，天窗開啟時通煙面積達到最大值

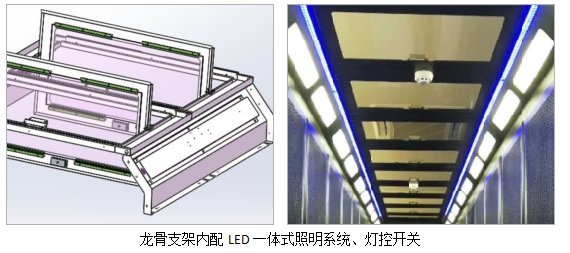

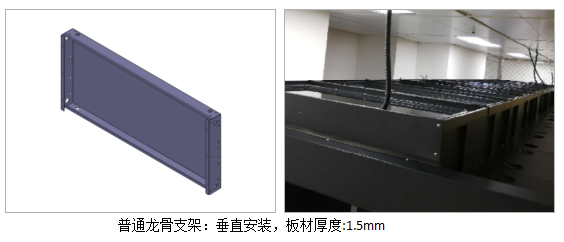

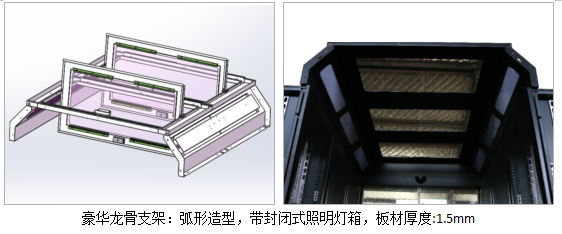

骨架設計
機柜頂部采用龍骨架，翻窗即安裝在龍骨上。同時，龍骨也可以作為機柜頂部強弱電橋架的支撐基礎，可以非常方便的擴展各類結構件。頂窗所用的門磁供電線纜，環境監控用的傳感器連接線纜，以及照明燈具電纜，均可以走在龍骨槽內，以實現安全，可靠，美觀的布線。
● 骨架采用優質冷軋鋼板厚度1.5mm，模塊式安裝固定，結構牢固、可靠、安全。
● 每個模塊單元設計合理的走線空間，可滿足冷通道內所有傳感器、控制組件的線纜管理需求。
● 骨架與天窗、骨架與機柜配合嚴密，無空隙泄漏，保證密封冷通道內的氣體組織。
通道封閉結構包含不同高度機柜配置所需的封閉圍板。

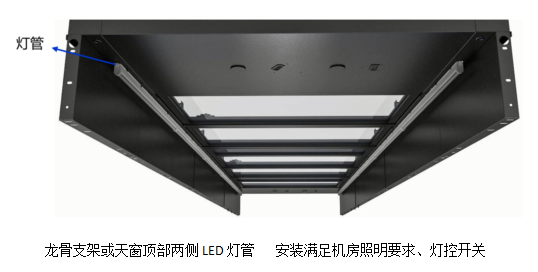

智能照明裝置
通道內要求提供節能低功耗的照明裝置，通過遏制氣流組件支撐架安裝，間隔天窗平均分布。燈具必須為冷光源，使用DC12V供電。冷光源要求400流明或以上，滿足通道內設備上架及日常維護工作。LED安裝到冷通道的頂部，長度為0.9M，輸入電壓AC220V電壓. 功率為21W。滿足機房照明要求；實現數據中心冷通道內人進燈開，人出燈關的智能化照明。
高光效、低能耗
每個單元達到400Lm（流明）或以上，要求過濾直接發出有色可見光。RA顯色指數應≥85％。使用DC12V供電，在同等的發光亮度時耗電量比傳統至少低三倍以上。
超長壽命全安性高
使用壽命長達50000小時以上，穩定性強，無熱輻射、冷光源、低電壓，當受到?jīng)_擊和振動不易破碎，維護成本極低。
綠色環保光色選擇多
全LED發光體，不含汞、鉛、鈉元素等有危害健康的物質?？商峁┲辽偃N光色選擇，使通道色彩豐富。

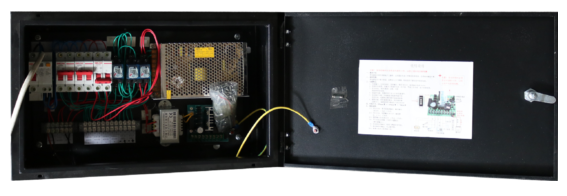

通道控制箱
標配冷通道控制系統是對煙感進行實施監控，預置端口與機房消防整體聯動，根據消防信號精確控制天窗。同時提供冷通道內部照明系統的供電。選配冷通道控制系統可以對溫濕度、門禁系統、電流電壓等動力與環境數據進行實施監控與告警，有效監控管理的智能監控系統。
備注：內配有開關電源、繼電器、主路空開、接線端子等，實現對冷通道活動天窗的控制?？刂坪锌砂惭b到墻上或機柜的頂部。

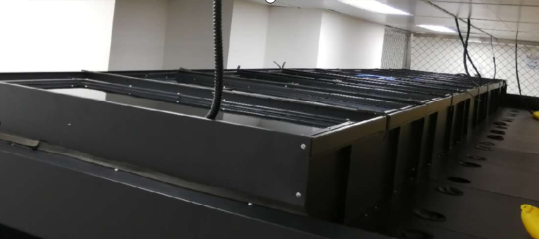

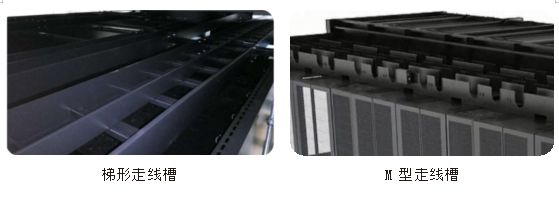

線纜管理方案
● 通道結構按需配置強弱電走線槽，支持去工程化安裝，以機柜為單位進行擴展，走線槽滿足跨立柱、跨機柜列及跨模塊安裝。
● 走線槽道為信號線和電源線隔離設計，隔離信號線和電源線的走線。可根據線纜數量的不同，可以前后移動隔板調整位置。
● 材質選擇：采用高強度A級優質碳素冷軋鋼板，厚度為不小于1.5mm。
● 機柜的柜頂和機柜底部備有充足的線纜通道，可同時支持機柜頂部走線與架空地板的下走線；
● 當采用柜頂走線方式時，機柜頂部可選裝專用走線槽，且采取電源線和信號線分開走線設計，以降低電磁干擾；
● 在每個機柜頂部預留進線孔，用于線纜連接至機柜中，進線孔使用網狀塑膠板或毛刷封堵；
● 走線槽可實現長度方向的擴容，且在相交時分上下兩個通道走線，實現電源線和信號線的分層管理。
● 機柜內部走線方式：機柜內部配置可選的水平線纜管理單元和垂直線纜管理單元；
